Sistem Lantai Akses Nyang Dipeuék Beban Lambong-
Sistem Lantai Akses Beban Raised Fineco High- geubri manajemen plenum miyueb lantai struktural ngon dukungan beban tugas brat keu fasilitas kritis misi. Dipeugot keu lingkungan rumoh rak server keupadatan tinggi, unit distribusi daya (PDU), ngon konsol kontrol industri, sistem nyoe meuintegrasi panel inti keupadatan tinggi ngon alas las baja nyang digulong lupie. Nyoe geubri routing diyub lantai nyang jeulaih keu HVAC, daya, ngon kabel watee geutahan profil beban statis ngon dinamis nyang brat that hana deformasi struktural nyang teutap.
Fitur Utama
Inti Struktur Kepadatan Lambong-:Meumanfaatkan papan partikel semen tinggi-kepadatan atau mandum-konstruksi cangkang las baja untuk meulawan titik-beban remuk.
Grid Miyup Struktur Kaku:Rakitan stringer ngon alas nyang meubaut geukunci panel jeuet keu bidang horizontal nyang kaku, geupeugadeh pergeseran lateral di miyup beban nyang meugulong.
Penyesuaian Lambong Presisi:Batang baja ulir-gauge brat ngon mur pengunci memungkenkan peurataan manyang lantai nyang ka lheuh (FFH) nyang tepat dari 150mm sampoe 2000mm.
Pembuangan elektrostatik (ESD):Pabrik-diterapkan Laminat Tekanan Tinggi- (HPL) atawa konduktif permukaan vinyl geupeutheun resistivitas permukaan antara 1 × 106 ngon 1 × 109 ohm.
Struktur Sistem

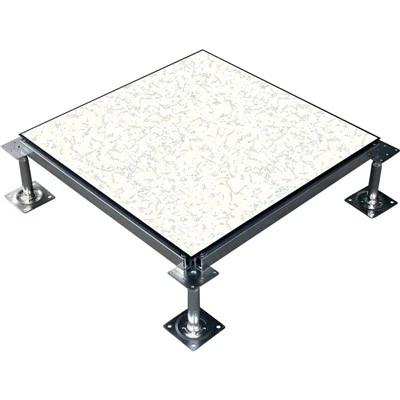

Panel Lantai:Panel modular nyang jeuet geugantoe (biasa jih 600mm × 600mm) nyang na kulit baja nyang meulapis elektro-galvanis atawa epoksi-peulindong.
Rapat Alas:Terdiri dari pelat dasar (min. 100cm2), kancing ulir vertikal (M18/M20), ulee baja cor die{3}}deungon tab penempatan stringer terintegrasi, dan mur peurata.
Tali:Snap-on atawa baut saluran baja tabung nyang meuhubong ulee alas keu membentuk kisi-kisi nyang kaku, meutamah stabilitas lateral ngon kapasitas beban nyang seragam.
Paking:Bantalan PVC/karet konduktif nyang meuleukat bak ulee alas keu geupeugadeh getaran akustik ngon geucegah gesekan logam-ateuh-logam.
Spesifikasi Teknis & Validasi Uji .
|
Parameter |
Rincian spesifikasi |
Standar nyang ka geusertifikasi / Cara Uji . |
|
Ukuran Panel |
600 mm × 600 mm (Ukuran khusus na) |
Toleransi pembuatan: ±0,2 mm |
|
Tebal Panel Standar . |
30 mm/35 mm/40 mm |
Verifikasi ukuran meunurot ISO 9001 QC |
|
Bahan Inti |
Papan Partikel Semen / Kalsium Sulfat / Cangkang Baja Las |
Keupadatan: Leubèh nibak atawa saban ngon 1500 kg/m3 (Kalsium Sulfat) |
|
Kapasitas Beban Terkonsentrasi . |
CISCA Kelas 8 / Kelas 10 (3,56 kN sampoe 4,45 kN) |
Pihak Keulhee-Ka Diverifikasi: Laporan Tes SGS bak file |
|
Kapasitas Beban Akhe |
Leubeh rayeuk nibak atawa saban ngon 11,1 kN . |
Diuji meunurot prosedur CISCA/EN 12825 . |
|
Kapasitas Beban Seragam . |
15 kPa sampoe 22 kPa |
Peunyimpangan teutap maksimum < 0,25 mm |
|
Lambong Lantai Seuleusoe (FFH) |
150 mm sampoe 2000 mm |
Jeuet ta adjust rot M18/M20 batang baja ukuran brat- |
|
Resistivitas permukaan |
sampoe 109 ohm |
Ka geu uji keu EOS/ESD S7.1. |
Kinerja Seismik
Dipeugot keu geupeuteubiët bak zona seismik nyang peureulèë integritas struktural nyang keutat.
Tahanan Beban Lateral:Tahan gaya geser horizontal melalui sambungan stringer baut tugas brat dan gussets seismik struktural.
Mitigasi Sway:Meugabongkan tabung peukong diagonal nyang meulabuh bak substrat subfloor, meubatasi perpindahan lateral nyang berlebihan seulama keujadian seismik.
Tanggapan nyang dinamis:Direkayasa untuk meucegah panel meuluah dari ulee alas seulama osilasi struktural dinamis.
Aplikasi Khas
Pusat Data Hiperskala:Meudukong rak server keupadatan tinggi-, server blade, ngon sistem cadangan baterai nyang brat. (Peuneudong Barô: 12.000 m2 Fasilitas Pusat Data Tingkat III, Frankfurt, Jerman).
Fasilitas Kolokasi:Meuseudia keumampatan adaptasi modular keu multi-aula server penyewa nyang peureulee rekonfigurasi nyang seureng.
Ruang Kontrol Industri & SCADA:Rumoh konsol otomatisasi brat, alat saklar listrek, ngon terminal pemantauan. (Peuneudong Barô: Pusat Kontrol Peusapat Jaringan Tenaga Daerah).
Ruang Gleh & Laboratorium Semikonduktor:Meukontrol pembangkitan partikel ngon meuatoe distribusi udara berkondisioner di miyup lantai volume tinggi- (aliran udara laminar).
Peumasangan & Peuseusuaian
Persiapan Sublantai:Peureulèë papan beton nyang gleh dan meurata nyang ka geurawat ngon sealer beton anti-abe.
Toleransi Peumasangan:Dipasang ngon alat peurata laser; toleransi manyang vertikal nyang geubatasi ±1,5 mm bak rentang 5 mètèë.
Potongan Khusus:Pabrik atawa situs-grommets kabel meusén, ubin sikat, ngon kisi-kisi aliran udara arah (tingkat perforasi dari 15% sampoe 55%) terintegrasi langsong lam tata letak.
Standar & Mutu
Dipeugot meunurot protokol uji internasional:
CISCA (Asosiasi Pembangunan Sistem Langit-langit & Dalam):Spesifikasi kinerja keu lantai akses.
EN 12825:Standar lantai akses nyang geupeuék (Diklasifikasikan deungon beban putôh ngon defleksi).
ASTM E84:Ciri-ciri tutong permukaan (Indeks Penyebaran Apui 0, Indeks Asap Berkembang Kureung dari atawa sama deungon 25).
ISO 9001:Sistem manajemen mutu nyang geuatoe proses sumber daya bahan baku, stamping, las, ngon peulapisan.
Dukôngan Manufaktur & Proyek
Alat Produksi:Teukan stempel baja multi-stasiun otomatis, sel las MIG robot, ngon gareh lapisan bubuk elektrostatik.
Lam-Pengujian Rumoh:Tiëp-tiëp batch produksi geualami bukti destruktif-uji beban keu bataih beban nyang terkonsentrasi, meugulong, ngon akhe.
Dukôngan Rekayasa:Peugot tata letak CAD khusus, peuhitongan distribusi beban, ngon paket pengawasan teknis di-situs keu peunerapan skala rayeuk-.
Soalan-soalan nyang kayém geutanyong
P: Peue daya beban terkonsentrasi maksimum sistem nyoe, dan kiban cara geu uji?
A: Panel tugas brat- kamoe meudukong beban terkonsentrasi sampoe 4,45 kN (CISCA Kelas 10) deungon defleksi permanen kureung dari 0,25 mm. Pengujian dipeulaku gaki indenter 25 mm × 25 mm bak titek paleng leumoh panel (bineh teungeh atawa sagoe) per pedoman CISCA dan EN 12825, didukung le laporan laboratorium pihak keu lhee nyang disertifikasi.
P: Pakriban cara sistem nyan geutangani beban nyang meuglong dari rak server nyang brat watee geupasang?
A: Sistem nyan memanfaatkan rangka kisi stringer nyang meubaut nyang digabongkan ngon panel las semen atawa mandum-baja nyang berkepadatan tinggi. Konfigurasi nyoe meudistribusikan beban meugulong dinamis (diuji sampoe beban meugulong 4,5 kN deungon 10.000 siklus) di padum-padum boh alas, mencegah runtoh panel lokal atawa lengkungan stringer.
P: Peue perbedaan antara kalsium sulfat ngon inti papan partikel semen keu aplikasi beban tinggi-?
A: Papan partikel semen menawarkan kekuatan tekan awai yang tinggi dan tahan kelembaban yang sangat get, sehingga biaya-efektif untuk lingkungan pusat data standar. Inti kalsium sulfat geubri tahan apui nyang leubeh manyang (A1 hana-jeuet teutot), kepadatan nyang leubeh manyang, redaman akustik nyang luar biasa, ngon ambang beban akhe nyang leubeh manyang keu kondisi beban ekstrim.
P: Jeuet sistem lantai nyang dipeuek nyoe meuintegrasi ngon syarat zona seismik nyang ka na?
A: Jeut. Untuk Zona Seismik 3 dan 4, kamoe meupasokan ulee alas seismik tugas brat-, stringer gauge brat, dan strut bracing lateral struktural yang meuikat jaringan alas langsong keu lempengan struktural, mencegah memutar torsi dan runtoh struktural.
P: Peue lead time dan spesifikasi kemasan keu kiriman proyek internasional?
A: Wate produksi standar berkisar dari 20 sampoe 30 uroe tergantung volume dan syarat cutout khusus. Panel-panel nyan geutumpôk seucara vertikal bak palet kayeë nyang ka geurawat ngon suum- nyang patuh ngon suum ISPM 15-, binèh-geulindông ngon busa nyang meukeupadatan tinggi, geuikat ngon pita baja, ngon geubungkôh lam pilem rentang nyang tahan ië keu transit barang la'ôt nyang aman.
